Serie SZ – Kurzhubzylinder

Die Kurzhubzylinder unserer Serie SZ werden in Durchmessern von 12 bis 100 mm gefertigt. Ihr Standardtemperaturbereich liegt bei -10 °C bis +70 °C. Mögliche Einsatzfelder sind alle typischen Pneumatikanwendungen. Je nach Bedarf bietet Timmer die Zylinder mit berührungsloser Positionserfassung, einfach- und doppeltwirkend sowie mit durchgehender Kolbenstange.
Zu den Produktvarianten
Technische Daten
[{"K_Techdat1":"Medium","K_Techdat2":"gefilterte, geölte oder ungeölte Druckluft","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""},{"K_Techdat1":"Arbeitsdruck","K_Techdat2":"max. 10 bar","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""},{"K_Techdat1":"Temperatur","K_Techdat2":"-10°C bis +70°C","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""},{"K_Techdat1":"Einbaulage","K_Techdat2":"beliebig","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""},{"K_Techdat1":"Befestigungsart","K_Techdat2":"je nach Zylinder 2-4 Schrauben (nicht im Lieferumfang)","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""},{"K_Techdat1":"Einsatzbereich","K_Techdat2":"typische Pneumatikanwendungen","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""}]
ZHO-SZK3 - einfachwirkend
ZHO-SZK3 - einfachwirkend
4 Artikel

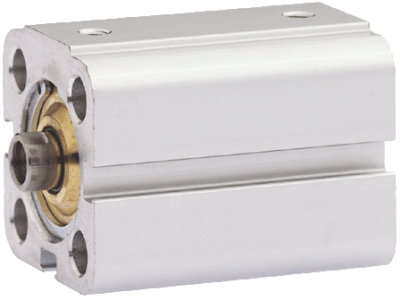

ZHO-SZ7 - einfachwirkend - berührungslose Positionserfassung
ZHO-SZ7 - einfachwirkend - berührungslose Positionserfassung
25 Artikel

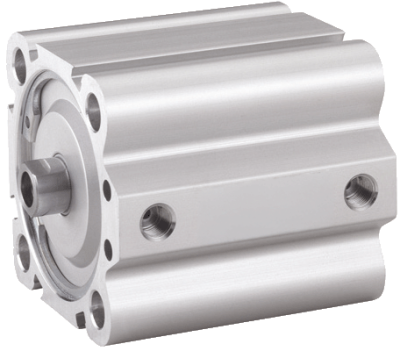

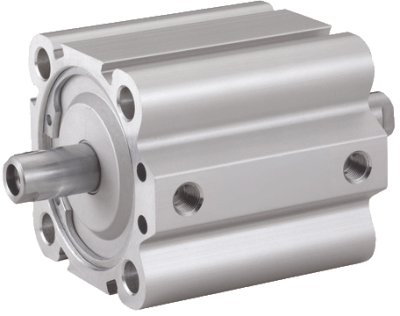

ZHO-SZ6 SZD6 - doppeltwirkend - berührungslose Positionserfassung
ZHO-SZ6 SZD6 - doppeltwirkend - berührungslose Positionserfassung
39 Artikel
Magnetschalter
Magnetschalter
10 Artikel

Wähle deine Artikel-Variante

Filter

Aktive Filter:

ZHO-SZ6080/25
PA62090-0025

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6080/25
Kolbendurchmesser: 80 Kolbenstangendurchmesser: 25 Serie: SZ
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 08…
Produktspezifische Downloads:
Katalog

Preis pro Stück

293,62 €*

auf Anfrage (Tel. / E-Mail)

Details
ZHO-SZ6100/25
PA63000-0025

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6100/25
Kolbendurchmesser: 100 Kolbenstangendurchmesser: 32 Kolbenstangengewinde: M20x2,5
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 10…
Produktspezifische Downloads:
Katalog

Preis pro Stück

362,48 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

ZHO-SZ6100/50
PA63000-0050

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6100/50
Kolbendurchmesser: 100 Kolbenstangendurchmesser: 32 Kolbenstangengewinde: M20x2,5
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 10…
Produktspezifische Downloads:
Katalog

Preis pro Stück

390,64 €*

auf Anfrage (Tel. / E-Mail)

Details
ZHO-SZ7100/25
PA63010-0025

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7100/25
Kolbendurchmesser: 100 Kolbenstangendurchmesser: 32 Kolbenstangengewinde: M20x2,5
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

372,28 €*

auf Anfrage (Tel. / E-Mail)

Details
ZHO-SZ6020/50
PA67310-0050

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6020/50
Kolbendurchmesser: 20 Kolbenstangendurchmesser: 10 Kolbenstangengewinde: M5
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 02…
Produktspezifische Downloads:
Katalog

Preis pro Stück

128,81 €*

Liefertermin nach Absprache

ZHO-SZ6025/50
PA67320-0050

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6025/50
Kolbendurchmesser: 25 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M6
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 02…
Produktspezifische Downloads:
Katalog

Preis pro Stück

144,90 €*

Liefertermin nach Absprache

ZHO-SZ7016/5
PA67340-0005

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7016/5
Kolbendurchmesser: 16 Kolbenstangendurchmesser: 8 Kolbenstangengewinde: M4
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

88,96 €*

auf Anfrage (Tel. / E-Mail)

Details
ZHO-SZ7025/25
PA67360-0025

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7025/25
Kolbendurchmesser: 25 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M6
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

244,40 €*

Versandfertig in 8 Tagen, Lieferzeit 1-3 Tage

ZHO-SZ7063/10
PA61090-0010

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7063/10
Kolbendurchmesser: 63 Kolbenstangendurchmesser: 20 Kolbenstangengewinde: M12x1,75
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

266,21 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

ZHO-SZ6063/10
PA61100-0010

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6063/10
Kolbendurchmesser: 63 Kolbenstangendurchmesser: 20 Kolbenstangengewinde: M12x1,75
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 06…
Produktspezifische Downloads:
Katalog

Preis pro Stück

268,86 €*

Liefertermin nach Absprache

ZHO-SZ7032/10
PA58160-0010

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7032/10
Kolbendurchmesser: 32 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog

Preis pro Stück

171,87 €*

Liefertermin nach Absprache

ZHO-SZ7032/5
PA58160-0005

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7032/5
Kolbendurchmesser: 32 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog

Preis pro Stück

177,20 €*

Liefertermin nach Absprache

ZHO-SZ7050/25
PA60140-0025

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7050/25
Kolbendurchmesser: 50 Kolbenstangendurchmesser: 20 Kolbenstangengewinde: M10x1,5
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

231,72 €*

Liefertermin nach Absprache

ZHO-SZ7040/10
PA59070-0010

Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbenstange eingefahren

ZHO-SZ7040/10
Kolbendurchmesser: 40 Kolbenstangendurchmesser: 16 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, einfachwirkend - berührungslose Positionserfassung - Kolbensta…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

53,73 €*

auf Anfrage (Tel. / E-Mail)

Details
ZHO-SZ6050/10
PA60150-0010

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6050/10
Kolbendurchmesser: 50 Kolbenstangendurchmesser: 20 Kolbenstangengewinde: M10x1,5
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 05…
Produktspezifische Downloads:
Katalog

Preis pro Stück

224,36 €*

Liefertermin nach Absprache

ZHO-SZ6040/50
PA59060-0050

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6040/50
Kolbendurchmesser: 40 Kolbenstangendurchmesser: 16 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 04…
Produktspezifische Downloads:
Katalog   CAD

Preis pro Stück

213,31 €*

Liefertermin nach Absprache

ZHO-SZ6032/10
PA58150-0010

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6032/10
Kolbendurchmesser: 32 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 03…
Produktspezifische Downloads:
Katalog

Preis pro Stück

137,83 €*

Liefertermin nach Absprache

ZHO-SZ6032/50
PA58150-0050

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6032/50
Kolbendurchmesser: 32 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 03…
Produktspezifische Downloads:
Katalog

Preis pro Stück

169,27 €*

Liefertermin nach Absprache

ZHO-SZ6040/10
PA59060-0010

Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung

ZHO-SZ6040/10
Kolbendurchmesser: 40 Kolbenstangendurchmesser: 16 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, doppelwirkend- berührungslose Positionserfassung Kolben-Ø: 04…
Produktspezifische Downloads:
Katalog

Preis pro Stück

176,20 €*

Liefertermin nach Absprache

ZHO-SZ6032/25
PA58150-0025-SO

Kurzhubzylinder, doppeltwirkend - berührungslose Positionserfassung

ZHO-SZ6032/25
Kolbendurchmesser: 32 Kolbenstangendurchmesser: 12 Kolbenstangengewinde: M8
Besondere Merkmale: Kurzhubzylinder, doppeltwirkend - berührungslose Positionserfassung Kolben-Ø: 0…
Produktspezifische Downloads:
Katalog

Preis pro Stück

177,55 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage
