Serie L30 – Funktionsventile

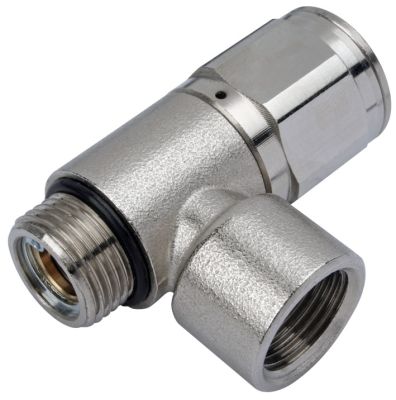

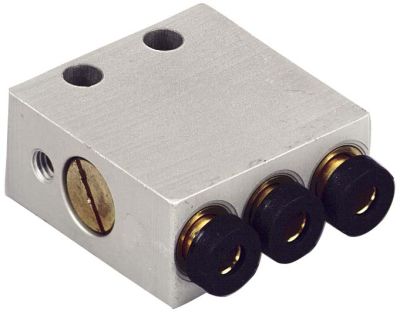

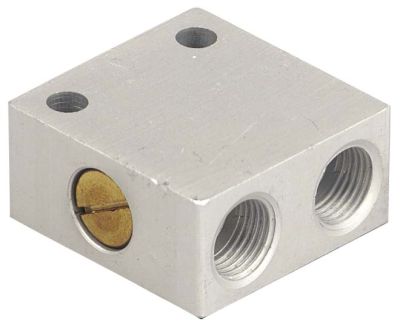

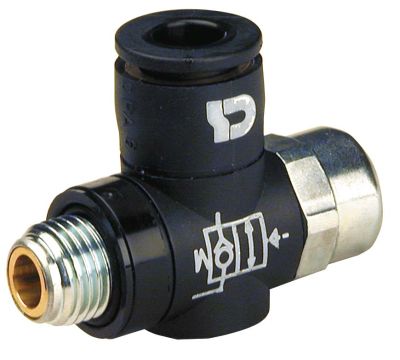

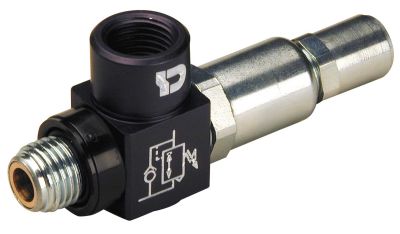

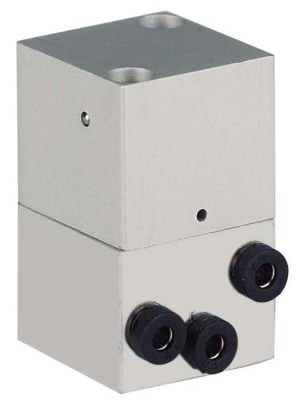

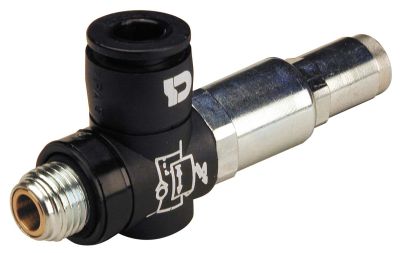

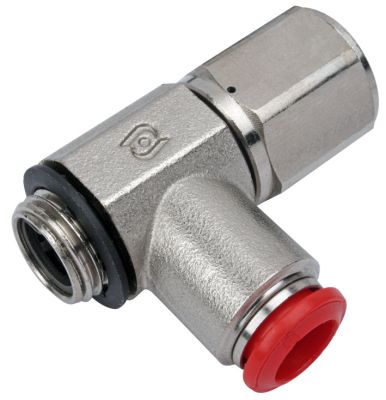

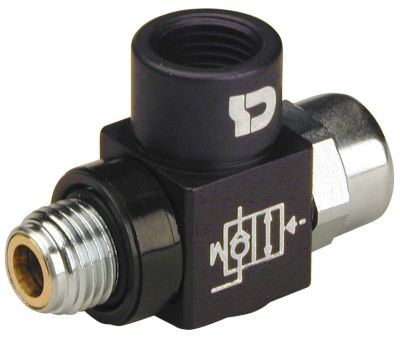

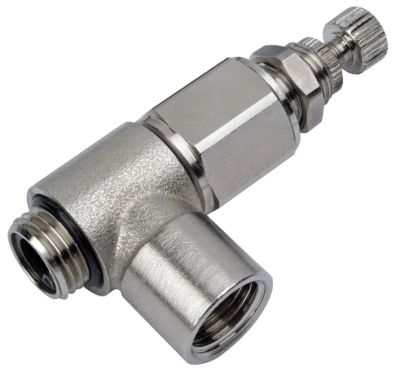

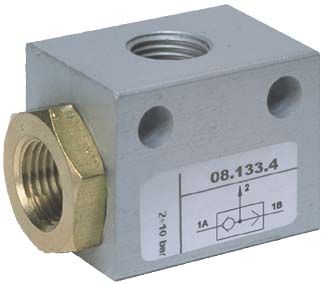

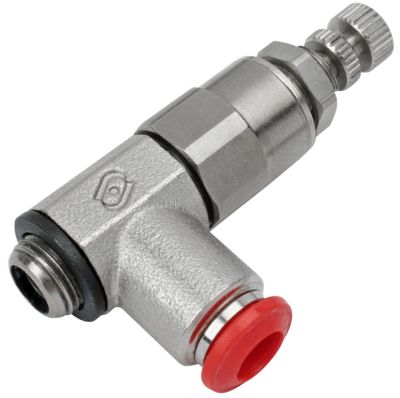

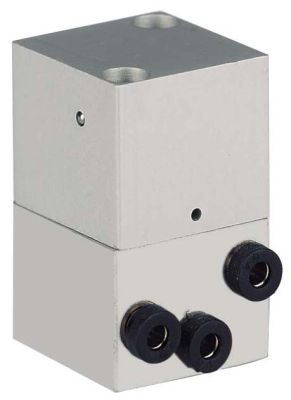

Die Serie L30 besteht aus diversen Funktionsventilen. Dazu zählen: - ODER-Ventile: Der Ventilausgang hat Luft, wenn der eine oder der andere Ventileingang angesteuert wird. Werden beide Ventileingänge angesteuert, hat der höhere Druckimpuls Vorrang. - UND-Ventil: Der Ventilausgang hat nur Luft, wenn beide Ventileingänge gleichzeitig angesteuert werden, wobei der Eingang mit dem geringeren Druck das Ausgangssignal bildet. - NOT-Ventil: Das 3/2-Wege-Ventil ist in Ruhestellung geöffnet. Sobald der Steueranschluss mit Luft beaufschlagt wird, schaltet das Ventil. - YES-Ventil: Das 3/2-Wege-Ventil ist in Ruhestellung geschlossen. Sobald der Steueranschluss mit Luft beaufschlagt wird, schaltet das Ventil. - Entsperrbares Rückschlagventil: Das Rückschlag-Ventil ist in Ruhestellung geschlossen. Wird der Steueranschluss mit Druckluft beaufschlagt, öffnet das Rückschlagventil und das die Luft kann entweichen. Der Durchgang in Richtung Außengewinde ist dauerhaft offen.

Katalogkapitel herunterladen

Zu den Produktvarianten

Technische Daten

[{"K_Techdat1":"Die technischen Daten sowie der Einsatzbereich sind dem jeweiligen Artikel zugeordnet.\nEinsatzbereich: Typische Pneumatikanwendungen","K_Techdat2":"","K_Techdat3":"","K_Techdat4":"","K_Techdat5":"","K_Techdat6":""}]
