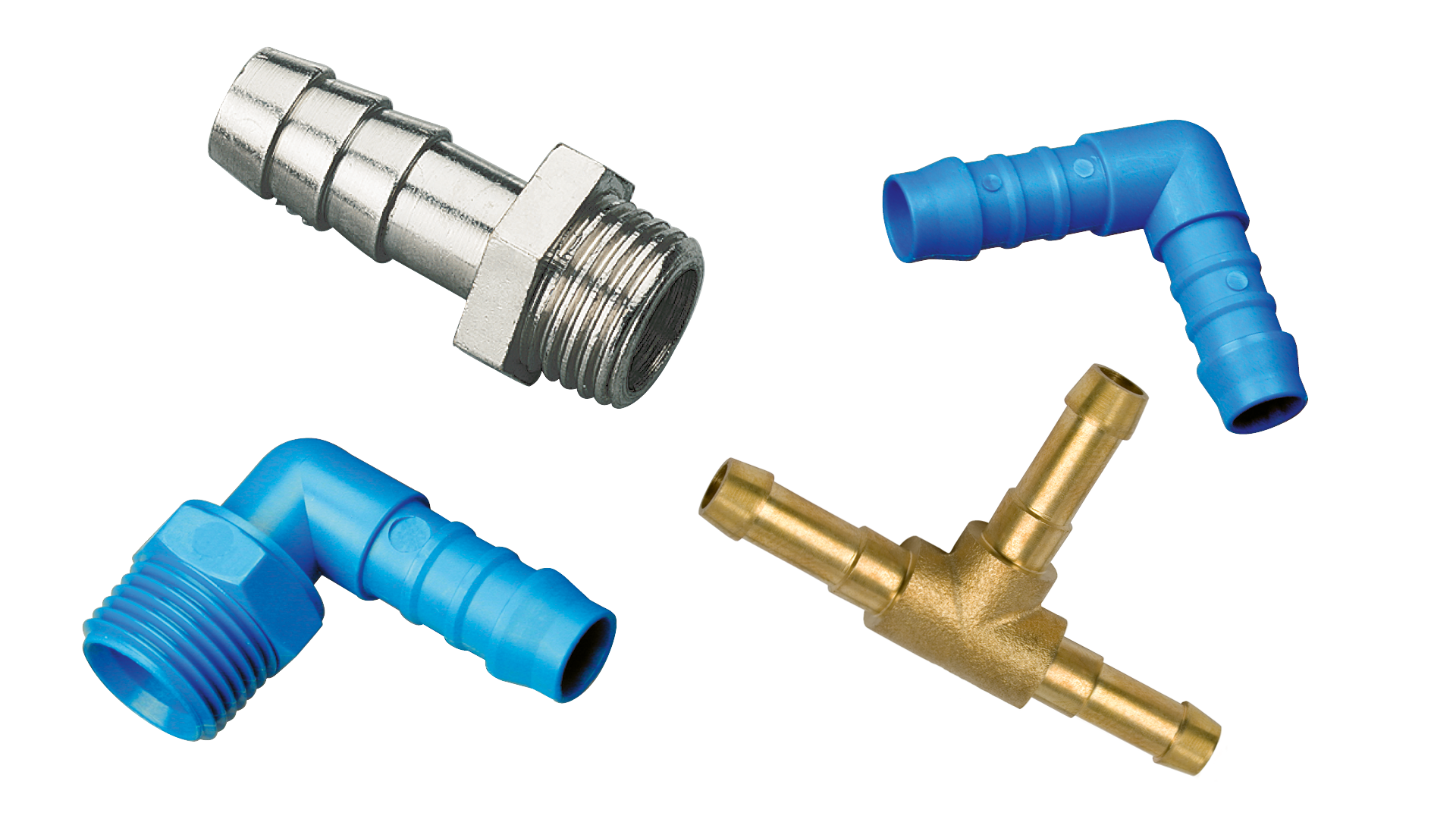

Serie E10 – Schlauchverbinder

Die Tüllen-Schlauchverbinder der Serie E10 finden hauptsächlich bei dickwandigen Schläuchen beziehungsweise dort Verwendung, wo es keine Steckverschraubungen für die Schläuche gibt. Die Schläuche werden hier mittels Schlauchschelle befestigt. Unsere Serie E10 ist in vier verschiedenen Ausführungen erhältlich: Messing, Messing vernickelt, Edelstahl und Kunststoff.

Katalogkapitel herunterladen

Zu den Produktvarianten

Werkstoff	Messing	Messing vernickelt	Edelstahl	Kunststoff PA.6
Gewinde	metrisch, zyl. Gewinde	metrisch, zyl. Gewinde BSP-Gewinde NPT-Gewinde auf Anfrage	BSP-Gewinde, kon. NPT-Gewinde auf Anfrage	metrisch, zyl. BSP-Gewinde, zyl. BSP-Gewinde, kon. NPT-Gewinde auf Anfrage
Betriebsdruck	Schlauch- und temperaturabhängig	Schlauch- und temperaturabhängig	Schlauch- und temperaturabhängig	Schlauch- und temperaturabhängig
Temperatur	Schlauch- und druckabhängig	Schlauch- und druckabhängig	Schlauch- und druckabhängig	Schlauch- und druckabhängig
Dichtfläche	PVC-Dichtring	PVC-Dichtring	1. PVC-Dichtring 2. Einkleben 3. PTFE-Band 4. angedrehte Dichtkante	mit angespritztem Kunststoffdichtring bei zyl. Ausführung
Schlauchinnendurchmesser	3 mm bis 6 mm	3 mm bis 60 mm	7 mm bis 50 mm	4 mm bis 25 mm
Medium	Druckluft, Gase, Flüssigkeiten. Chem. Beständigkeit der eingesetzten Materialien beachten!	Druckluft, Gase, Flüssigkeiten. Chem. Beständigkeit der eingesetzten Materialien beachten!	Druckluft, Gase, Flüssigkeiten. Chem. Beständigkeit der eingesetzten Materialien beachten!	Druckluft, Gase, Flüssigkeiten. Chem. Beständigkeit der eingesetzten Materialien beachten!
Einsatzbereich	typische Pneumatikanwendungen	typische Pneumatikanwendungen	typische Pneumatikanwendungen	typische Pneumatikanwendungen

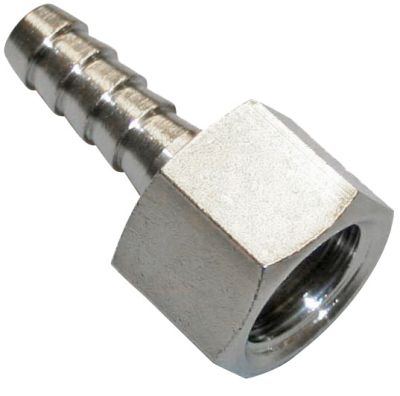

E-GAT-MSV - Schlauchtülle

E-GAT-MSV - Schlauchtülle

E-GT-MSv - Schlauchtülle

E-GT-MSv - Schlauchtülle

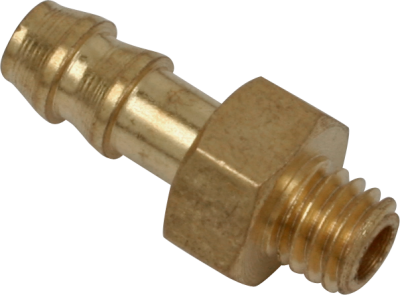

E-PGET-MS - Gerade Einschraubtülle

E-PGET-MS - Gerade Einschraubtülle

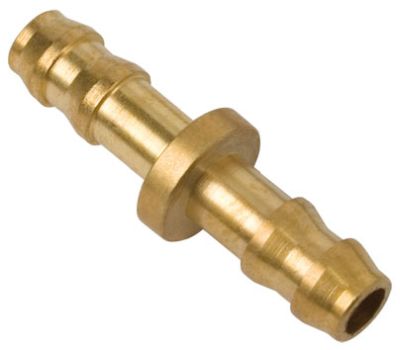

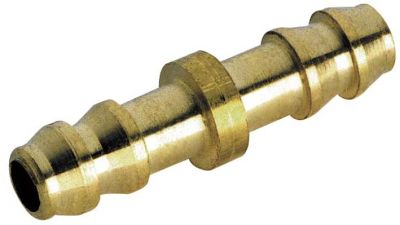

E-PGV-MS - Gerader Verbinder

E-PGV-MS - Gerader Verbinder

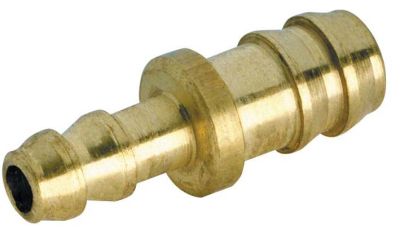

E-PGVr-MS - Gerader Verbinder - reduziert

E-PGVr-MS - Gerader Verbinder - reduziert

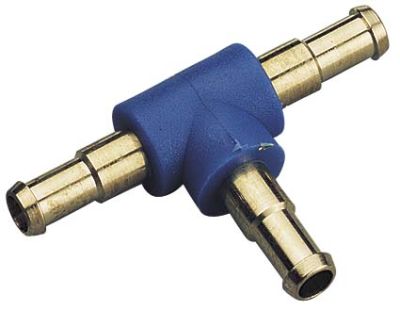

E-PTV-MS - T-Verbinder

E-PTV-MS - T-Verbinder

E-PWV-MS - W-Verbinder

E-PWV-MS - W-Verbinder

E-PYV-MS - Y-Verbinder

E-PYV-MS - Y-Verbinder

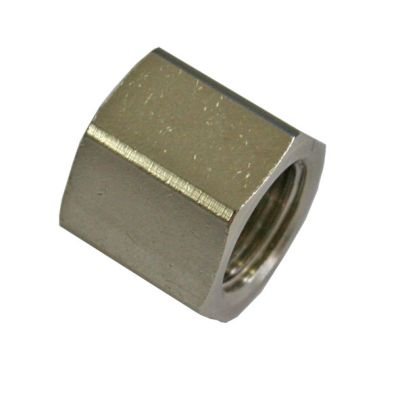

E-ÜMT-MSv - Überwurfmutter

E-ÜMT-MSv - Überwurfmutter

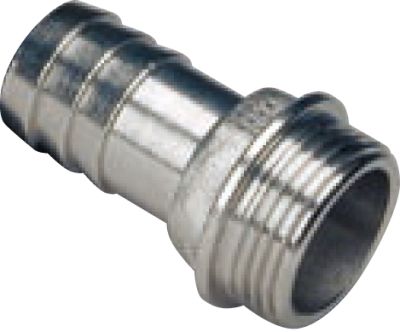

E-GET-MSv - Gerade Einschraubtülle

E-GET-MSv - Gerade Einschraubtülle

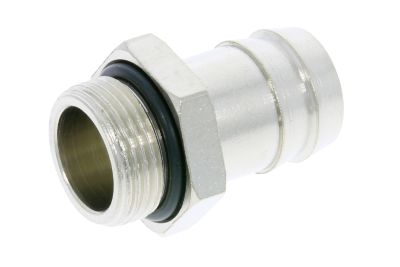

E-GET-MSv-O-Ring - Gerade Einschraubtülle

E-GET-MSv-O-Ring - Gerade Einschraubtülle

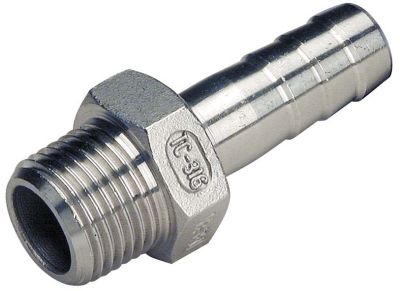

E-GETk-V4A - Gerade Einschraubtülle

E-GETk-V4A - Gerade Einschraubtülle

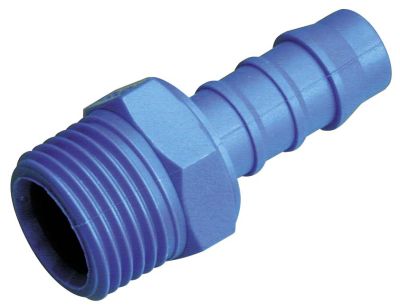

E-GETk-PA - Gerade Einschraubtülle

E-GETk-PA - Gerade Einschraubtülle

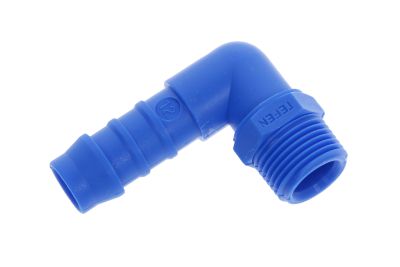

E-WETk-PA - Winkel-Einschraubtülle

E-WETk-PA - Winkel-Einschraubtülle

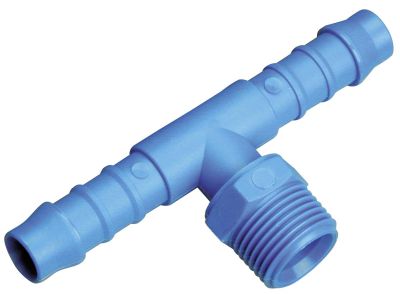

E-TETk-PA - T-Einschraubtülle

E-TETk-PA - T-Einschraubtülle

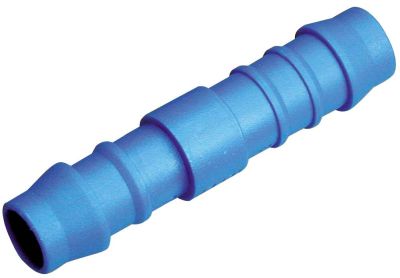

E-GV-PA - Gerader Verbinder

E-GV-PA - Gerader Verbinder

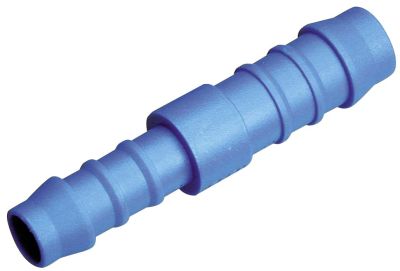

E-GVr-PA - Gerader Verbinder - reduziert

E-GVr-PA - Gerader Verbinder - reduziert

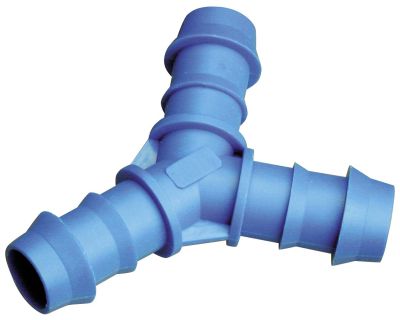

E-YV-PA - Y-Verbinder

E-YV-PA - Y-Verbinder

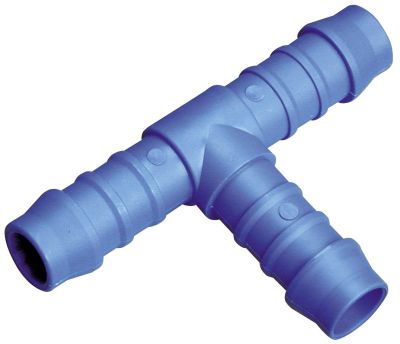

E-TV-PA - T-Verbinder

E-TV-PA - T-Verbinder

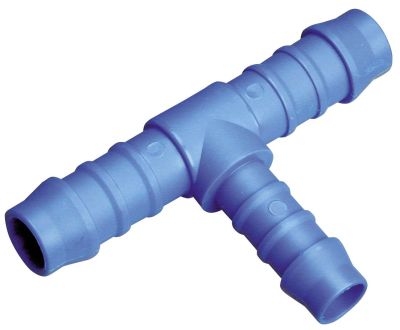

E-TVr-PA - T-Verbinder - reduziert

E-TVr-PA - T-Verbinder - reduziert

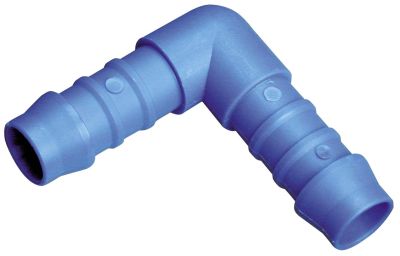

E-WV-PA - Winkel-Verbinder

E-WV-PA - Winkel-Verbinder

E-PGET-MS-B - Gerade Einschraubtülle

E-PGET-MS-B - Gerade Einschraubtülle

E-PGV-MS-B - Gerader Verbinder

E-PGV-MS-B - Gerader Verbinder

E-PGVr-MS-B - Gerader Verbinder - reduziert

E-PGVr-MS-B - Gerader Verbinder - reduziert

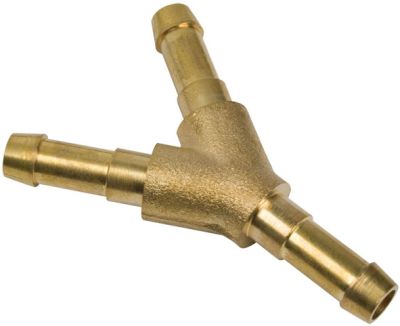

E-PYV-MS-B - Y-Verbinder

E-PYV-MS-B - Y-Verbinder

E-PTV-MS-B - T-Verbinder

E-PTV-MS-B - T-Verbinder

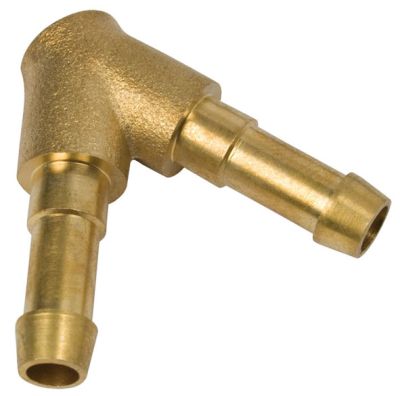

E-PVV-MS-B - V-Verbinder

E-PVV-MS-B - V-Verbinder

E-PWV-MS-B - V-Verbinder

E-PWV-MS-B - V-Verbinder

E-PVV-MS - V-Verbinder

E-PVV-MS - V-Verbinder

1
2
3
4
5

E-PGV-3-MS

10024004

Gerader Verbinder

E-PGV-3-MS

Bauform: gerader Verbinder Material: Messing Serie: E10

Besondere Merkmale: Gerader Verbinder

Preis pro Stück

1,26 €*

Abonnement

Verfügbar

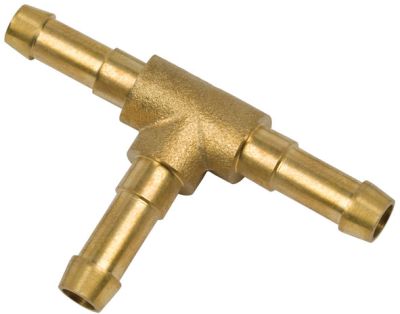

E-PTV-3-MS-B

10010035

T-Verbinder

E-PTV-3-MS-B

Bauform: T-Verbinder Innendurchmesser (Schlauch/Rohr): 3 mm Material: Messing

Besondere Merkmale: T-Verbinder

Produktspezifische Downloads:
Katalog

Preis pro Stück

2,45 €*

Abonnement

Verfügbar

E-PVV-3-MS-B

10010040

V-Verbinder

E-PVV-3-MS-B

Innendurchmesser (Schlauch/Rohr): 3 mm Material: Messing Serie: E10

Besondere Merkmale: V-Verbinder

Produktspezifische Downloads:
Katalog

Preis pro Stück

2,47 €*

Abonnement

Verfügbar

E-PYV-3-MS

10079004

Y-Verbinder

E-PYV-3-MS

Bauform: Y-Verbinder Material: Messing Serie: E10

Besondere Merkmale: Y-Verbinder

Preis pro Stück

6,47 €*

Abonnement

Verfügbar

E-PWV-3-MS

10042004

Winkel Verbinder

E-PWV-3-MS

Bauform: Winkel-Verbinder Material: Messing Serie: E10

Besondere Merkmale: Winkel Verbinder

Preis pro Stück

3,00 €*

Abonnement

Verfügbar

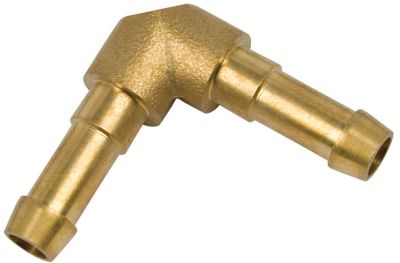

E-PWV-3-MS-B

10010045

Winkel-Verbinder

E-PWV-3-MS-B

Bauform: Winkel-Verbinder Innendurchmesser (Schlauch/Rohr): 3 mm Material: Messing

Besondere Merkmale: Winkel-Verbinder

Produktspezifische Downloads:
Katalog

Preis pro Stück

2,60 €*

Abonnement

Verfügbar
