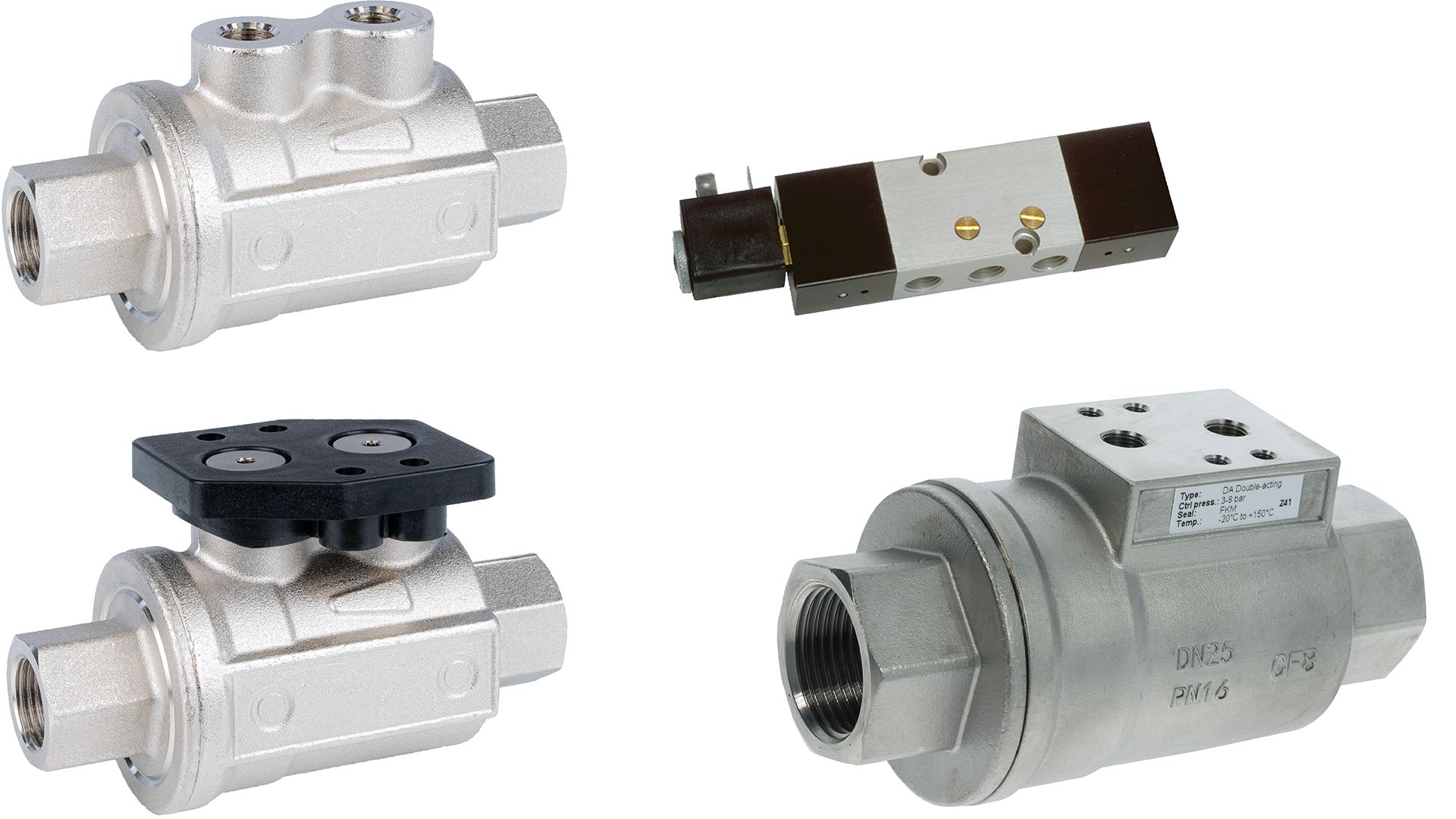

Serie K30 – Pneuma-Sperrventile 2/2-Wege

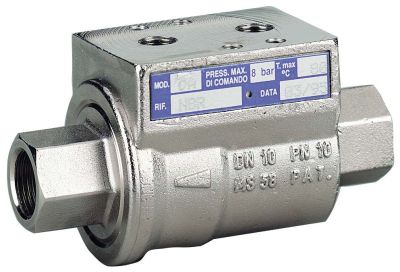

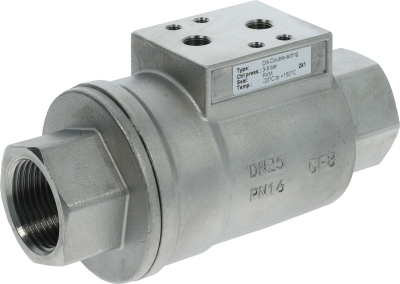

Die Pneuma-Sperrventile der Serie K30 sind 2/2-Wegeventile und werden als Alternative zu den Pneuma-Kugelhähnen eingesetzt. Sie sind als einfach- oder doppelwirkende Varianten sowie in den Baugrößen von 3/8‘‘ bis 2‘‘ erhältlich. Auf Wunsch können die Ventile mit einer elektrischen Positionsabfrage ausgestattet werden und sind auch mit FKM- oder EPDM-Dichtung lieferbar. Der Einsatzbereich erstreckt sich vom Grobvakuum bis zu 10 bar. Der Ventilkörper besteht je nach Bedarf aus vernickeltem Messing oder Edelstahl.| Werkstoff | Messing vernickelt | Edelstahl | |||
|---|---|---|---|---|---|
| Funktion | 2/2-Wegeventil NG - NG - D | ||||
| Betriebsdruck | -0,97 bis +10 bar | 0 bis 16 bar | |||
| Steuerdruck | 3,0 bar bis 8 bar (doppeltwirkende Ausführung = D) 4,2 bar bis 8 bar (einfachwirkende Ausführung NG/NO) |
||||
| Temperaturen | 0°C bis +80°C (-20°C bis +80°C bei trockener Luft) |
-20°C bis +150°C | |||
| Steuermedium | gefilterte Druckluft (geölt oder ungeölt) | ||||
| Gehäuse | MS 58, vernickelt | Edelstahl | |||
| Kolben | MS 58, chemisch vernickelt | Edelstahl | |||
| Dichtungen | NBR - alternativ FKM, EPDM | FKM | |||
| O-Ringe, Welle | NBR - alternativ FKM, EPDM | FKM | |||
| O-Ringe, Kolben | NBR - alternativ FKM, EPDM | FKM | |||
| Federn | Federstahl | ||||
| Anschlagdichtung | NBR - alternativ FKM, EPDM | FKM | |||
| Muffe | MS 58, vernickelt | Edelstahl | |||
| Dichtsitz | MS 58, vernickelt | Edelstahl | |||
| Scheibe | Edelstahl | ||||
| Gegenmutter | Edelstahl | ||||
| Baugröße | G3/8" bis G2" | G3/8" bis G2" | |||
| Gewinde | BSP-Whitworth-Rohrgewinde | ||||
| Medium | Gase, Flüssigkeiten, Grob-Vakuum | viskose oder korrosive Medien | |||
| Anschluss | Namur-Schnittstelle |
